金剛石干磨片研磨后玻璃亞表面狀態

鄭州山源機械有限公司 http://safetyvision.cn 發布時間:2020-10-29 09:04

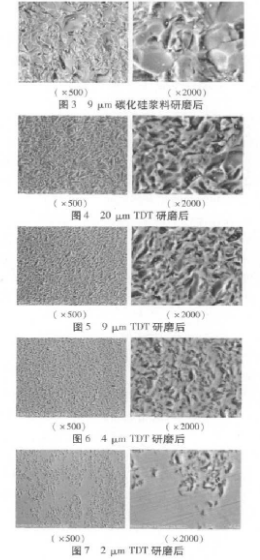

圖3是用掃描電鏡觀察9 pm碳化硅漿料研磨的玻璃亞表面損傷層(左側圖放大500倍,右側圖放大2000倍)可以看出損傷層很深并且不均勻。漿料研磨其機理為滾壓式所以損傷層較深;漿料中磨粒粒度分布較寬有大顆�；烊胨該p傷不均勻。而固結式微復制金剛石干磨片TDT的材料去除機理類似于耕犁式的研磨其金剛石顆粒均勻分布于微單元內均勻的粒徑分布可以減少損傷層。另外TDT研磨為固結式大平面研磨是多層復合的彈性結構這樣的結構可以有效減少玻璃破片提高良品率因此,TDT在提高磨削去除率的同時可以有效地降低表面粗糙度減少亞表面損傷。

圖4到圖7分別是20 μm,9 μm,4 μm.2 μm微復制陣列狀金剛石干磨片TDT研磨的康寧玻璃的亞表面損傷形態可見損傷層較漿料研磨明顯改善。TDT 粒度越細研磨后玻璃的損傷層越小。圖7的2 μm微復制金剛石干磨片TDPT研磨后的玻璃表面損傷已經非常小。

通過2000倍的掃描電鏡觀察發現大部分玻璃已經拋光磨透,除了脆性形變外,還出現了塑性形變使玻璃部分被拋光。根據TDT研磨后的玻璃狀態我們可以得出結論,3M TDYT的金剛石磨料粒徑均勻粒度分布較傳統碳化硅漿料要窄可以在較高磨削去除率下達到較好的表面粗糙度進而使后工序的氧化鈰拋光時間大大減少降低拋光成本。
