除了熱流密度、轉速和充液率之外:冷端條件也是影響熱管金剛石軟磨片換熱性能的重要影響因素。冷端條件太小會使飽和蒸氣無法完全冷卻,使冷凝液無法回流至蒸發端、從而使環形熱管容易發生干調,降低熱管金剛石軟磨片的等效換熱系數。所以本節通過改變低溫冷風的出口速度,探究冷端條件對熱管金剛石軟磨片換熱性能的影響，圖1是本次試驗用于熱管金剛石軟磨片冷凝端冷卻的渦旋管冷卻裝置。

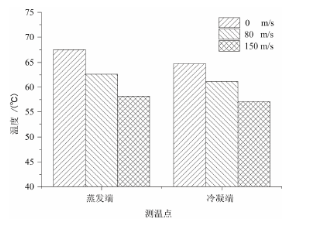

本次換熱試驗選用低溫冷鳳出口速度參數分別為0m/s2 .80 m/s2和150 m/s2.冷風溫度為7C.圖2為10%充液率、熱流密度為15 000 W/m2、轉速為500 r/min時不同冷端條件下,熱管金剛石軟磨片蒸發端內壁和冷凝端內壁測溫點的溫度分布，由圖中可以看出，隨著冷端條件的增加，各個測溫點的溫度都有所下降。所以可以得出,冷端條件的增加會使熱管金剛石軟磨片整體溫度有所下降。
