金剛石水磨片激光修整的實驗條件

鄭州山源機械有限公司 http://safetyvision.cn 發布時間:2020-08-21 08:52

青銅金剛石水磨片的直徑為100mm、寬度為10mm、粒徑為151m,磨削工件選用一種由碳化鎢和鈷(質量分數為92%和8%)組成的鎢鈷類硬質合金方塊(YG8)。水磨片和工件的表面形貌、工件表面粗糙度、磨粒石墨化程度分別采用超景深三維顯微鏡(VHX-S1000)、粗糙度儀(JB-4C)、激光共聚焦拉曼光譜儀(LabRAM-010)進行檢測。

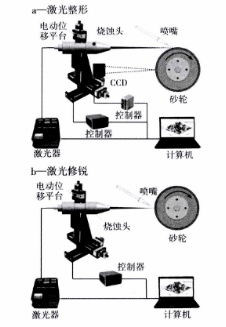

修整水磨片時,激光束通常有切向和徑向兩種入射方式,如圖1所示。圖2為激光修整實驗裝置示意圖。表1為修整實驗參數。脈沖光纖激光束由單模光纖傳輸至固定在電動平移臺上的燒蝕頭內部,再經準直、聚焦后入射至安裝在平面磨床主軸上的水磨片表面(整形時激光束沿水磨片表面切線方向入射,修銳時激光束沿水磨片表面法線方向入射)。固定在電動平移臺上用于檢測水磨片表面圓跳動和平行度誤差的CCD激光位移傳感器(LK-G80)與燒蝕頭保持同步運動。

用修整后的同一片水磨片以逆磨方式磨削3塊硬質合金工件,實驗參數:水磨片線速度為20m/s,工件進給速度為2.5mm/s,磨削深度為100m,累計磨削深度為30mm,磨削液流量為40L/min。方案如圖3所示。

實驗前.先將水磨片表面沿其軸向等分為4個區域(編號為0~3*),0"水磨片表面不參與磨削。實驗分3個階段進行:第1階段,用1~3"水磨片表面磨削第1塊工件,當累計磨削深度Od達到10mm時,暫停實驗;第2階段,將水磨片沿箭頭方向移動2.5mm,即用2.3"水磨片表面磨削第2塊工件,當0d達到10 mm時，暫停實驗;第3階段,用3"水磨片表面磨削第3塊工件,當Od達到10mm時,實驗結束(此時0~3"水磨片的表面累計磨削深度Od為0、10、20.30 mm)。
