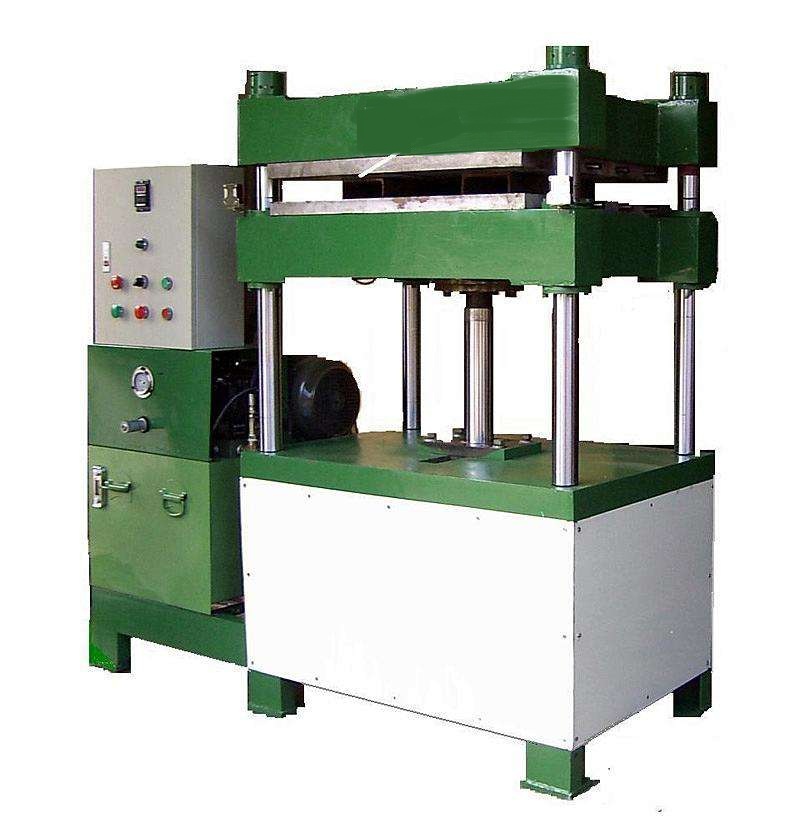

硫化機棘式螺母、棘式墊片的結構設計

鄭州山源機械有限公司 http://safetyvision.cn 發布時間:2020-02-19 11:57

依據棘輪機構運動原理”，將連接件螺母，墊片在其結合面處設計為斷面呈棘形的三角形錐狀，溝槽呈周向均布、軸向錐體狀，溝槽相觸吻合，構件正向運動時因斜面傾斜角小可相對運動實現連接，反向運動時因斜面傾斜角大運動自鎖實現防松，溝槽的均分份數、溝槽幾何角度以及溝槽軸向錐度可依據載荷的大小、預緊力連續性要求等確定。
同時依據可拆性要求，棘式墊片設計了邊翼，通過機械翹起邊翼實現可拆。墊片邊翼的數量、尺寸可依據載荷大小、墊片材料及螺紋尺寸等確定，為了機械翹起邊翼方便，也可以在螺母的側面加工出與墊片邊翼相吻合的凹槽。

棘式螺母、棘式墊片的結構設計參數如下確定:

(1) 均布棘形溝槽的份數n可依據連接預緊力連續性強弱確定，n=15~25。

(2)正向傾角a應滿足連接運動性能要求，a=3~5"。

(3)反向傾角β應滿足反向自鎖可靠性能要求，β-80~88°。

(4)溝槽錐角0應滿足兩連接件的溝槽相觸吻合要求，依據幾何尺寸推得。

(5)溝槽接觸面應滿足擠壓強度條件要求:0, < [o]。

(6)棘式墊片的邊翼數量s根據墊片材料、螺紋尺寸等取2、3. 4、6.

(7)棘式墊片的邊翼應滿足擠壓強度條件要求:σ,≤[小。
