廣泛應用于工業生產中的金剛石軟磨片熱壓成型機:是利用帶有熱源的模具對加有國化劑的原材料(如玻璃纖維氈)進行因化成型的設備。產品質量要求的提高，對模具溫度控制精度及上模升降拉制準確性和可靠性提出了更高的要求。原有的金剛石軟磨片熱壓成型機控制系統采用維電接觸器控制樂統和常規僅表實現模具的升降控制及溫度位式控制，系統可靠性不高，溫度波動較大,恒壓時間不準。為此,采用專為工業環境下應用而設計的可編程序控制器(PLC). 一體化溫度變送器和調壓模塊構成控制系統，實現對熱壓機高精度和高可靠性的自動控制。系統操作簡便，便于維護，控制質量高，大大的提高了熱壓機的工作效率。



      控制系統程序設計采用基于個人計算機的CXxprogrammer編程軟件。適用于OMRON PLC的用戶程序編制。通過PC/PPI電纜與PLC:編程口相連，支持梯型圖或指令編程。它還可以使用統一的WINDOWS開發工具操作，其強大的監控和調試功能使得程序開發簡單。其控制系統軟件設計流程圖如圖所示。.

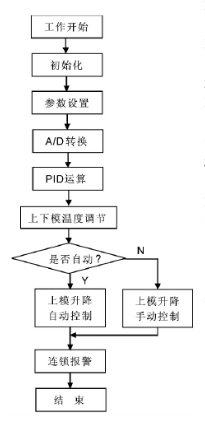

圖 PLC程序流程圖
