氣壓金剛石軟磨片的材料去除效果檢測

鄭州山源機械有限公司 http://safetyvision.cn 發布時間:2020-09-16 09:27

微觀邊界值如圖所示。

由圖可知,模具凹面經H組金剛石軟磨片加工后，工件表面峰值相對較為平緩，由磨粒產生的過切范圍較少，且深度較淺。而經Hg組金剛石軟磨片加工后，工件表面過切現象明顯，R，值較高，表明在面向自由曲面加工時，可通過改變n值來提升加工質量。

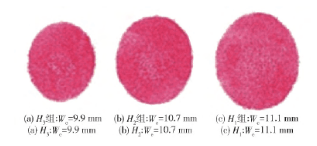

為了檢測氣壓金剛石軟磨片的材料去除效果,分別依據H組、H2組、H組所列磨粒層的參數設計3組氣壓金剛石軟磨片，并對激光強化后的模具表面進行定區域加工，工件表面硬度為563 HV，加工時間為180 g，并在每30s進行記錄，對各組的加工數據統計如圖所示，金剛石軟磨片實際接觸區城如圖所示。

由圖可知，氣壓金剛石軟磨片在加工過程中材料去除量隨著時間而不斷增加，初期材料去除明顯，但后期趨于平緩。而各組金剛石軟磨片在材料去除過程中也存在差異，整體材料去除量H]組>H2組>H組，仿真分析中可知三者接觸應力存在差異，依據修正的Preston方程四,可知其材料去除率規律以及金剛石軟磨片實際接觸面積符合仿真結果。
