功率上升的速度反映了金剛石軟磨片純化的速度

鄭州山源機(jī)械有限公司 http://safetyvision.cn 發(fā)布時(shí)間:2020-08-25 09:53

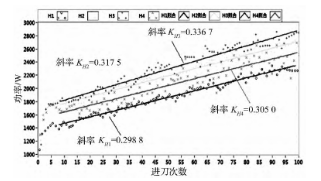

磨削功率隨磨削過(guò)程變化趨勢(shì)如圖所示，除去軟磨片初.期快速磨損時(shí)磨削功率上升階段，選取進(jìn)刀25 -200次磨削階段的數(shù)據(jù),該階段磨削功率的上升近敘符合線性規(guī)律。

功率上升的速度反映了軟磨片純化的速度，因此,利用擬合直線的斜率可反映軟磨片鈍化的速度。從圖4中四月軟磨片.的擬合直線斜率對(duì)比可知:在同樣的磨削條件下，軟磨片磨削功率的上升趨勢(shì)總體相差不大,四月軟磨片的擬合直線斜率比較結(jié)果為Km <Ku<Km <Kg，基本符合含水率大時(shí)，軟磨片鈍化較快的規(guī)律。但由于H4軟磨片含水率較高，組織均勻性差，自銳性強(qiáng),參與切削的有效磨粒數(shù)較少，單顆磨粒的切削厚度增加，受到的磨削阻力就較小，從而磨削功率上升較慢。所以,磨削功率鈍化程度較慢,斜率也就對(duì)應(yīng)的小。

磨削功率擬合直線可以反映功率的上升趨勢(shì)，各功率值相對(duì)于這種上升趨勢(shì)的離散程度可以反映磨削功率的波動(dòng)程度。因此，利用軟磨片磨削功率擬合直線的殘差均方根來(lái)綜合評(píng)價(jià)磨削功率的波動(dòng)程度，從而反映磨削狀態(tài)的穩(wěn)定性。圖5所示為四片軟磨片磨削功率擬合直線的殘差圖和殘差系數(shù)，可以看出，含水率低的H1和H2軟磨片磨削功率擬合直線的殘差值分布相對(duì)集中，殘差均方根較小，磨削功率波動(dòng)較小磨前狀態(tài)穩(wěn)定，含水率大的H3和H4軟磨片的殘差均方根大，磨削功率波動(dòng)大。

上一篇：將樹(shù)脂干磨片應(yīng)用于鋼球加工的研究越來(lái)越多

下一篇：陶瓷結(jié)合劑超硬金剛石干磨片結(jié)合劑強(qiáng)度低會(huì)造成干磨片耐用度低

服務(wù)電話：13643860222

鄭州山源機(jī)械有限公司地址：中國(guó)，鄭州市高新技術(shù)開(kāi)發(fā)區(qū)蓮花街11號(hào) 電話：0371-85616630 13643860222 郵箱：[email protected]
版權(quán)所有@鄭州山源機(jī)械有限公司
