不同鍍覆工藝對金剛石干磨片磨削性能的影響

鄭州山源機(jī)械有限公司 http://safetyvision.cn 發(fā)布時間:2020-08-11 08:44

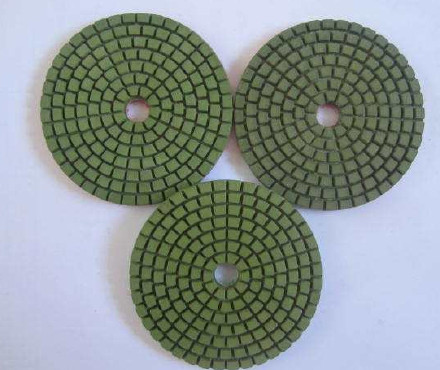

(1)鍍覆金剛石表面生長了鎳刺提高了與結(jié)合劑的黏結(jié)能力因而金剛石干磨片的磨削性能顯著提高,磨損程度最多降低45.31%;

(2)在電鍍鎳工藝和鍍層增重率相近時,用經(jīng)過真空蒸發(fā)鍍鈦的鍍覆磨料制備的干磨片磨損程度降低29.77%;

(3)使用高電流短時間的電鍍工藝制備的磨料鍍鎳層致密度大制備的干磨片磨損程度下降29. 43%;

(4)鍍層增重率影響鍍覆金剛石表面鎳刺的生長狀態(tài)增重率過大干磨片中結(jié)合劑對磨粒的把持力減小導(dǎo)致磨粒容易脫落,因而干磨片的耐磨性降低。

服務(wù)電話：13643860222

鄭州山源機(jī)械有限公司地址：中國，鄭州市高新技術(shù)開發(fā)區(qū)蓮花街11號電話：0371-85616630 13643860222 郵箱：[email protected]
版權(quán)所有@鄭州山源機(jī)械有限公司
