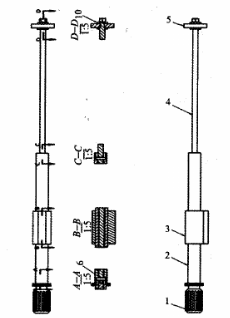

1.內徑珩磨裝總圖

圖為本設計實施方式的結構示意圖。





1-電機:2-磨桿:3-固定座;4- -轉軸:5-千葉輪;6-滾珠軸承

珩磨裝置結構示意圖











2.動作過程及原理

本設計硫化機中心機構缸體內徑珩磨裝置專門為珩磨硫化機中心機構缸體而設計，其主體為高速運轉的千葉輪。所述千葉輪通過磨頭夾固定在轉軸上，轉軸通過滾珠軸承與固定座維持在一定的水平位置，電

機帶動轉軸轉動，從而為千葉輪提供珩磨中心機構缸體所需的轉速。同時，利用車床卡爪及中心架固定好中心機構缸體，利用車床的轉動實現中心機構缸體的轉動，中心機構缸體的轉動與千葉輪轉動以及相對軸向運動，實現了對缸體的拋光珩磨。



3.主要技術參數



電機功率:5kw

轉軸長度范圍: 800~3 600 mm

千葉輪大小范圍: 80~350 mm

適應缸體長度范圍: 500~3 000 mm

適位缸體內徑范圍: 100~350 mm
