硫化機主體結構的設計與優化,根據工作面設計額定壓力F(N)對左、右框板,上、下壓板,工作板及其連接結構進行強度計算，因此進行結構設計與優化。



左、右框板構型如圖1所示，框板立柱是平均應力較大的部位，所選用材料的許用應力為σ (Pa) .根據所承受的載荷與許用應力的比得出框板立柱的最小橫截面積S (m2) .



S-=F/o .(1)



式中，S為截面積，ni; F為壓力, N σ為許用應力，Pao公式(1)得出的是框板立柱的總橫截面積，因2個框板有4個立柱，所以每個框板單根立柱的最小橫我面積為S/4 (m*)。再根據所選板材的厚度及框板內空尺寸，安全系數等約束條件，可以確定框板單根立柱的最小寬、厚尺寸。



框架主視圖，三維構型如圖1所示。左、右框板是支撐承力構件，上、下壓板是主要的傳力構件，將液壓缸的壓力傳導到中間工作板上。上壓板固定在左右框板內孔的上沿，下壓板固定在液壓缸柱塞上并隨柱塞上下運動。



圖1框板構型圖

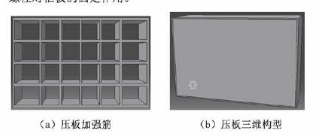

初始設計時，上、下壓板采用實心平板結構，強度計算時發現其交形較大，剛度不足。如果單純增加甲板厚度以增加其剛度，重量、成本等因素將不符合設計要求，因此,優化設計中采用框架式壓板，如圖2所示，不僅提高了壓板的剛度，還碗輕了壓板結構重量，降低了生產成本。



圖2壓板構型圖

左、右框板及上、下壓板組合構型如圖3所示。利用有限元方法分析圖3所示的組合構型強度，在上壓板的底面及下壓板的頂面施加壓力，模擬壓制過程中物料對壓板的作用力。約束條件為框板底面固定約束位移，代表地腳螺栓對框板的固定作用。





圖3框架圖



強度計算結果如圖4所示。變形前網格與變形后輪麻同時顯示，為清晰顯示變形狀態，形變顯示的是奪大后的相對位移。由圖4可知，在壓力作用下，上壓板及框板上緣向上的相對平均位移較大，框板上緣位移向上，而框板下緣固定不動，導致框板立柱平均受力較大，同時相對變形也較大。所選材料的多數，應力、應變都在可接受范圍內。



圖4有限元強度計算結果云圖

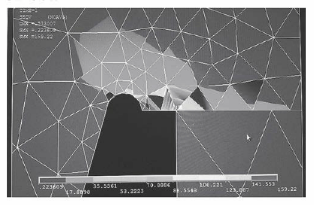

初始設計時，框板內轉角處采用倒角或倒圓形式，強度計算時發現內轉角處應力集中。因此，將內轉角優化為凹陷的園弧構型，如圖5所示。雖然圓弧處平均應力仍然較大，但大大低于改進前的應力量級，處于可接受的范圍。



圖5轉角優化強度計算云圖



框架及上、下壓板經過結構優化設計后，整體應力、應變分布較均勻，量級較低，沒有明顯的應力集中區域，滿足強度設計要求。
